Предназначены для создания перепада давления газа в трубопроводах с целью измерения его расхода на замерных пунктах учета газа на газопроводах и газопромыслах, компрессорных станциях подземного хранения газа, газораспределительных пунктах и других объектах нефтяной и газовой промышленности.
Устройства соответствуют требованиям ГОСТ 8.563.1 - 8.563.5-2009. Диафрагмы устанавливаются непосредственно во фланцах, снабженных кольцевыми камерами. Значения внутренних диаметров устройства (D20) и диафрагмы (d20) выполняются по техническим требованиям заказчика.

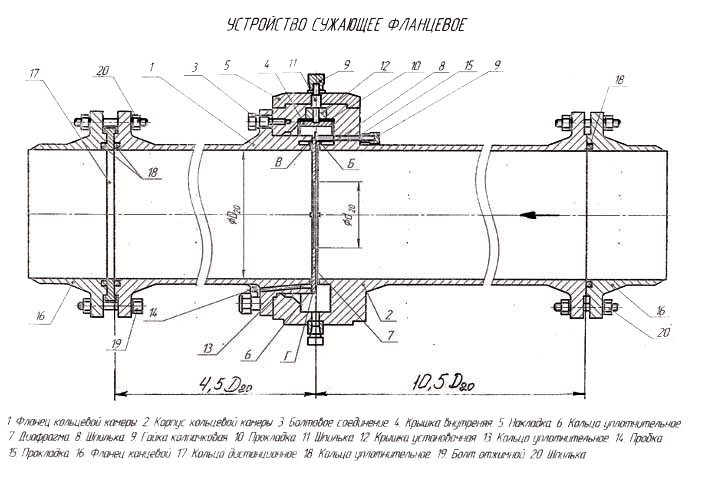

Устройства типа УС монтируются на трубо- проводе с помощью сварки, типа УС-Ф - с помощью фланцев и дистанционного кольца.
Завод изготавливает 8 типоразмеров устройств типа УС и 8 типоразмеров типа УС-Ф для установки в трубопроводах с условным проходом от 50 до 500 мм по техническим условиям ТУ У 05755855.009-2001 «Устройства сужающие», а также диафрагмы типа ДБ по ТУ У 05755585.008-2001 «Диафрагмы быстросменные».
Технические характеристики
|
Рабочее давление измеряемой среды, МПа, не более |
6,3 |
|
Максимальный перепад давлений измеряемой среды, МПа |
0,16 |
|
Рабочий диапазон температур измеряемой среды, °С |
от - 30 до +50 |
|
Рабочий диапазон температур окружающей среды, °С |
от - 30 до +40 |
