ТОРЦОВЫЕ УПЛОТНЕНИЯ ДЛЯ НЕФТЕГАЗОВОГО КОМПЛЕКСА

Одинарные торцовые уплотнения марки

ТМ — применяются в неагрессивных, невзрыво-пожароопасных жидкостях, утечка которых в атмосферу допускается с учетом требований

безопасности.

ТМП — исполнение уплотнения с дополнительной дроссельной втулкой со стороны атмосферы, предназначенной для снижения уровня утечек при разрушении основной пары трения.

ТМХ — исполнение с термобарьером по валу (холодильником).

Двойные торцовые уплотнения

2ТМ — применяются в случаях, когда попадание перекачиваемого продукта в атмосферу недопустимо (ядовитые, радиоактивные, взрывоопасные и т.п. жидкости), также, если перекачиваемый продукт имеет плохую смазывающую способность (газы, сжиженные газы), перекачиваемый продукт сильно загрязнен абразивными включениями (до 25%),

имеет склонность к закоксовыванию, полимеризации, кристаллизации и др.

2ТМХ — исполнение с термобарьером по валу (холодильником).

Уплотнения марки

2ТМ(Х) — применяются совместно с бачком-

теплообменником БТН-12Д-35К, САППД 1.1-7.5/2/35К.

Двойные тандемные торцовые уплотнения

2ТМТ — применяются в тех случаях, когда одинарные уплотнения нельзя применять из условий обеспечения требуемого уровня безопасности (горячие нефтепродукты, легковоспламеняющиеся и токсичные жидкости и др.).

2ТМТХ — исполнение с термобарьером по валу (холодильником).

Уплотнения марки 2ТМ (Х) — применяются совместно с бачком-теплообменником БТ-12Т-35К.

Серийные торцовые уплотнения

Конструкция:

- гидравлически разгруженные пары трения;

-патронная (кртриджная) конструкция;

-пружины вынесены из рабочей среды (продукта);

-вспомогательная дроссельная втулка.

Применяемые материалы

Пары трения:- карбид кремния, карбид вольфрама, силицированный графит, углеграфит антифрикционный;

Вторичные уплотнения - резиновые смеси на основе фторокаучука, перфторкаучука, этиленпропилена;

Корпусные детали: нержавеющие стали 20Х13, 08Х18Н10Т, 10Х17Н13М2Т, 06ХН28МДТ


СИСТЕМЫ ОБЕСПЕЧЕНИЯ РАБОТОСПОСОБНОСТИ ТОРЦОВЫХ УПЛОТНЕНИЙ

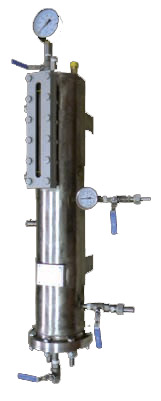

Бачок-теплообменник БТ-12Т-15К:

предназначен для хранения, охлаждения, контроля объема, температуры, давления буферной жидкости, используемой для смазки и охлаждения двойных тандемных торцовых уплотнений. Применяется в обвязке тандемных торцовых уплотнений по плану 52 АРІ 682.

Особенности конструкций:

- конструкция разъемного типа, дно со змеевиком может демонтироваться для очистки от накипи и отложений;

- оснащен стеклом Клингера;

- предусмотрены штуцера для подключения датчиков уровня, температуры, давления;

- комплектуется кранами шаровыми, клапаном предохранительным, термометром биметаллическим, манометром;

Материалы: нержавеющая сталь12Х18Н10Т, резиновые смеси на основе фторкаучука, перфторкаучука, этиленпропилена.

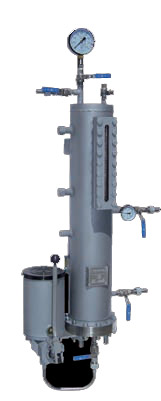

Бачок-теплообменник БТН-12Д-35К:

предназначен для хранения, охлаждения, контроля объема, температуры, давления барьерной жидкости, используемой для смазки и охлаждения двойных торцовых уплотнений. Применяется в обвязке двойных торцовых уплотнений по плану 53А АРІ 682.

Особенности конструкций:

- конструкция разъемного типа, дно со змеевиком может демонтироваться для очистки от накипи и отложений;

- оснащен насосом подкачивающим НПР 3-35К;

- оснащен стеклом Дюренса для визуального контроля уровня жидкости;

- предусмотрены штуцера для подключения датчиков уровня, температуры, давления;

- комплектуется кранами шаровыми, термометром би-металлическим, манометром показывающим;

Материалы: нержавеющая сталь12Х18Н10Т, резиновые смеси на основе фторкаучука, перфторкаучука, этиленпропилена.

Основные характеристики:
